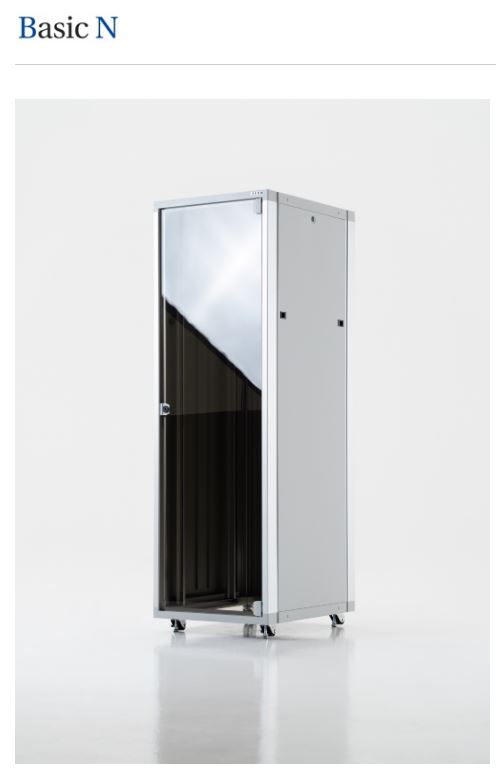

수직 마운트바는 전후 간격을 조정할 수 있어 다양한 IT장비의 조건을 충족
상단의 케이블 트레이, 하단의 이중마루를 통해 인,출입되는 케이블이 앆전하고, 효율적으로 정리되도록 설계
전면도어는 강화유리로 구성되어 장비의 모니터링이 용이하고 앆정된 내구성을 제공
전후면 도어 180˚ 오픈 가능
랙과 랙의 고정(열반)시 볼트/너트를 사용하여 간단하게 고정



품목명	nBASIC 10875	nBASIC 11075	nBASIC 11275	nBASIC 11475
품목코드	1ANB10875V01	1ANB11075V01	1ANB11275V01	1ANB11475V01
Unit	13	18	22	27
무게	39.5	45.5	50	56.5
높이	778	1,000	1,178	1,400
깊이	750
너비	590



품목명	nBASIC 11675	nBASIC 11875	nBASIC 12075	nBASIC 12275
품목코드	1ANB11675V01	1ANB11875V01	1ANB12075V01	1ANB12275V01
Unit	31	36	40	45
무게	65	72	77	83.5
높이	1,578	1,800	1,978	2,200
깊이	750
너비	590





사양 및 적용규격

표준규격	IA-310D / IEC-60297 / DIN-41494
보호등급	IP20
허용하중	500kg(Leveling foot)
조립구조	볼트조립
재질	Aluminum extrusion / Sheet steel(냉간압연강판)
색상	Silver (HH915-913S:현대페인트) Black (EN302K:대한페인트) 5Y7-1 분체정전도장
너트타입	슬림 너트 타입
품질보증	1년



몸체 (Main body) 알루미늄 재질의 볼트조립구조로 다양한 환경조건에서 사용할 수 있는 NETWORK 랙 19inch 장비 및 선반 고정이 가능한 마운트바는 전,후 간격을 조정할 수 있어 다양한 IT장비의 조건을 충족 Cabling을 위한 전면 100mm 공간 확보 국제규격 EIA-310D / IEC-60297 / DIN-41494 에 준한 설계로 모든 장비와 호환성을 유지 마운트 프레임에 Unit 단위가 표시되어 장비 부착시 편리 랙과 랙의 고정(열반)시 볼트,너트를 사용하여 간단하게 고정 가능 메인 프레임을 기준으로 모든 부분의 조립분해가 용이하도록 설계

상부 (Top) 후면 상단에 FAN 2입(AC 220V)을 기본으로 부착하여 내부의 열을 방출 탑판넬 뒷부분에 팬 환기를 위한 천공처리가 되어 있으며 볼트 마감 높이가 다른 랙들과 열반시 높이 보정 가능 (옵션사항)

측면부 (Side) 솔리드 타입으로 렛지를 이용하여 손쉽게 탈,부착이 가능 시건장치 필요시 시건장치 타입의 사이드판넬로 교체 가능



바닥부 (Bottom) 하부 베이스는 오픈형 구조로 바닥으로 케이블이 자유롭게 인입이 가능함 고하중을 견딜 수 있는 Leveling Foot은 +자 드라이버를 이용하여 손쉽게 수평 조절 및 높이 조절가능 캐스터 장착으로 이동이 편리

전원 (Power) 랙 후면 우측에 10구 전원(220V / 15A) 기본 장착 (13U,18U,22U는 8구 장착) KS 인증으로 보다 안전하고 고품질의 상품 제공 30A/15A 및 다양한 구(way)수와 각종옵션(차단기,전류표시기등)의 보유로 요구사항에 맞는 전원 제공이 가능 함
